  • Sécheurs SDA
    Sécheurs SDA

    Sécheurs par adsorption sans chaleur SDA

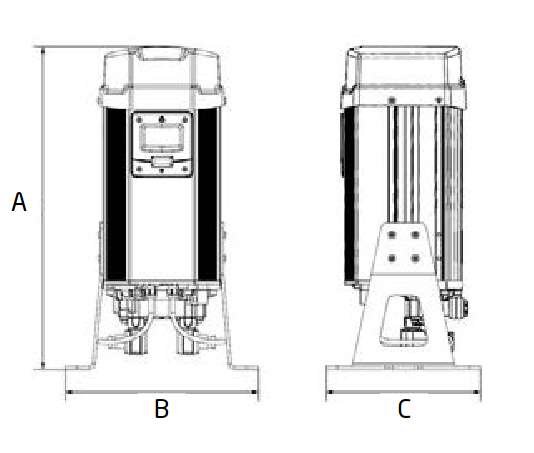

    DEBIT AIR RACCORDS(1) DIMENSIONS (mm) POIDS FILTRATION
    RÉFÉRENCES en m3/h scfm (a) hauteur (b) largeur (c) profondeur kg Pré-filtre recommandé (2)
    SDA 005 5 3 3/8" 432 229 254 8 CF 006 P
    SDA 009 9 5 3/8" 432 229 254 8 CF 006 P
    SDA 017 17 10 3/8" 635 229 254 13 CF 006 P
    SDA 026 26 15 3/8" 889 229 330 16 CF 006 P
    SDA 040 41 24 3/8" 1092 229 330 26 CF 006 P

    Les informations techniques précisées ci-dessus se référent aux conditions de fonctionnement suivantes : Température d’ambiance +25°C, température d’entrée d’air +35°C, pression d’air comprimé 7 bar(g), point de rosée sous pression -40°C, en accord avec la classe de qualité ISO 8573.1, standard d’humidité de classe 2 (version alumine activée) et de classe 1 (version tamis moléculaire)



    (1) Les sécheurs SDA 005 au SDA 040 sont équipés d’une connections facilitée «push to connect».
    (2) Recommandé pour toutes les applications. Nécessaire lorsque le sécheur est installé directement après un compresseur utilisant de l’huile.




    Taille maximum des particules classe 2 (1 micron)
    Teneur maximum en eau Classe 1 (-70°C PRSP)
    Pression minimum de service 4 bar(g)
    Pression maximum de service 16 bar(g)
    Température ambiante recommandée +2°C à 35°C
    Température ambiante acceptée +2°C à +50°C
    Alimentation électrique 100V à 240V AC - 50 & 60 Hz



    Pression de service (barg) 4 5 6 7 8 9 10 11 12 13 14 15 16
    Facteur de correction (K1) 0,63 0,75 0,88 1 1,13 1,25 1,38 1,5 1,63 1,75 1,88 2 2,13

    Les facteurs de correction présentés doivent être utilisés comme une indication. Pour une sélection plus précise, et en lien avec votre installation, merci de vous rapprocher de notre service commercial. Les facteurs de correction s’utilisent de la façon suivante : Valeur nominale relative x K1, x K3, et x K4.

    Nos conditions générales
    de garantie détaillées
    sont à votre disposition
    sur simple demande



    OPTIONS
    Sonde hygrométrique - ES L'utilisation de la sonde hygrométrique permet une économie d'énergie
    de plus de 65% en réduisant l'air consommé annualisé à seulement 5% d'air de régénération
    Finition tout pneumatique - PO Sécheur sans alimentation électrique mais en alimentation tout pneumatique



    MAINTENANCE
    Kit d'entretien complet pour sécheurs SDA 005 au SDA 04 - 2 cartouches de dessicant
    - 3 joints d’étanchéité
    - 2 soupapes de sécurité
    - 1 silencieux d’échappement
    - 2 vannes d’échappement
  • Sécheurs DA
    Sécheurs DA

    Sécheurs par adsorption sans chaleur DA

    DEBIT AIR RACCORDS(1) DIMENSIONS (mm) POIDS FILTRATION
    RÉFÉRENCES en m3/h scfm RACCORDS (a) (b) (c) (d) (e) kg Filtration préconisée
    DA M25 25 15 1/2"G 840 250 825 33 780 25 CF 006 M-S-P
    DA M50 50 30 1/2’’G 840 250 1.140 33 1.085 50 CF 006 M-S-P
    DA M75 75 44 1/2’’G 840 250 1.470 33 1.420 70 CF 008 M-S-P
    DA 001 75 44 1/2"G 840 245 1.865 215 1.635 90 CF 008 M-S-P
    DA 002 95 56 1/2"G 840 245 1.865 215 1.540 150 CF 012 M-S-P
    DA 003 170 100 1"G 1.010 335 1.780 215 1.540 150 CF 020 M-S-P
    DA 004 230 136 1’’G 1.010 335 1.780 215 1.540 150 CF 034 M-S-P
    DA 005 340 201 1’’1/2 G 1.280 405 2.140 255 1.850 250 CF 034 M-S-P
    DA 006 420 248 1’’1/2 G 1.280 405 2.140 255 1.850 250 CF 051 M-S-P
    DA 007 590 348 1’’1/2 G 1.280 560 2.170 255 1.890 380 CF 034 M-S-P
    DA 008 710 419 1’’1/2 G 1.280 560 2.170 255 1.890 380 CF 072 M-S-P
    DA 009 850 502 2‘‘G 1.780 560 2.320 200 2.090 470 CF 115 M-S-P
    DA 010 1.100 649 2’’G 1.780 610 2.318 200 2.090 630 CF 115 M-S-P
    DA 011 1.400 826 DN 65 1.395 700 2.405 235 2.075 840 CF 155 M-S-P
    DA 012 1.700 1.003 DN 80 1.450 750 2.520 230 2.190 1.000 CF 225 M-S-P
    DA 013 2.100 1.239 DN 80 1.550 800 2.530 230 2.200 1.200 CF 225 M-S-P
    DA 014 2.500 1.475 DN 80 1.550 800 2.530 230 2.200 1.200 CF 300 M-S-P
    DA 015 2.900 1.711 DN 100 1.750 900 2.665 245 2.310 1.600 CF 300 M-S-P

    Les informations techniques précisées ci-dessus se référent aux conditions de fonctionnement suivantes : Température d’ambiance +25°C, température d’entrée d’air +35°C, pression d’air comprimé 7 bar(g), point de rosée sous pression -40°C, en accord avec la classe de qualité ISO 8573.1, standard d’humidité de classe 2 (version alumine activée) et de classe 1 (version tamis moléculaire)




    Taille maximum des particules classe 2 (1 micron)
    Teneur maximum en eau Classe 1 (-70°C PRSP)
    Pression minimum de service 4 bar(g)
    Pression maximum de service 16 bar(g)
    Température ambiante recommandée +2°C à 35°C
    Température ambiante acceptée +2°C à +50°C
    Alimentation électrique 100V à 240V AC - 50 & 60 Hz



    Pression de service (barg) 4 5 6 7 8 9 10 11 12 13 14 15 16
    Facteur de correction (K1)(2) 0,63 0,75 0,88 1 1,13 1,25 1,38 1,5 1,63 1,75 1,88 2 2,13

    Les facteurs de correction présentés doivent être utilisés comme une indication. Pour une sélection plus précise, et en lien avec votre installation, merci de vous rapprocher de notre service commercial. Les facteurs de correction s’utilisent de la façon suivante : Valeur nominale relative x K1, x K3, et x K4.

    Nos conditions générales
    de garantie détaillées
    sont à votre disposition
    sur simple demande



    Température d'entrée d'air (°C) 25 30 35 40 45 50
    Facteur de correction (K3)(2) 1,10 1,06 1 0,86 0,73 0,59



    Point de rosée (°C)(4) -40 -70
    Facteur de correction (K4) 1 1



    KIT ENTRETIEN 6.000 HEURES KIT ENTRETIEN 15.000 HEURES
    TOUS MODÈLES DA DA M25 -> DA 010 DA 011 DA 012 -> DA 015
    3 éléments filtrants
    2 ou 4 silencieux    		 3 éléments filtrants
    2 silencieux
    4 membranes électrovannes
    2 membranes de clapets
    1 charge de dessicant (3)    		 3 éléments filtrants
    2 silencieux
    4 membranes électrovannes
    2 clapets à battants
    1 charge de dessicant (3)    		 3 éléments filtrants
    4 silencieux
    2 membranes électrovannes
    4 joints pour vannes papillons
    1 charge de dessicant (3)



    OPTIONS
    Sonde hygrométrique - ES L'utilisation de la sonde hygrométrique permet une économie d'énergie
    de plus de 65% en réduisant l'air consommé annualisé à seulement 5% d'air de régénération
    Finition tout pneumatique - PO Sécheur sans alimentation électrique mais en alimentation tout pneumatique



    (1) Nos conditions générales de garantie détaillées sont à votre disposition sur simple demande.
    (2) Les facteurs de correction présentés doivent être utilisés comme une indication. Pour une sélection plus précise, et en lien avec votre installation, merci de vous rapprocher de notre service commercial. Les facteurs de correction s’utilisent de la façon suivante : Valeur nominale relative x K1, x K3, et x K4.
    (3) Alumine activée ou tamis moléculaire.
    (4) Le débit annoncé correspond à un débit d’entrée d’air et non un débit disponible au process. L’atteinte d’un point de rosée de -70°C implique un débit de régénération plus important.

  • Sécheurs HDA
    Sécheurs HDA
    DONNÉES TECHNIQUES
    Modèle Diamètre des raccords
    ENTREE/SORTIE    		 Débit volumique
    nominal    		 Dimensions Masse Puissance de la
    soufflante    		 Puissance de
    la résistance
    électrique
    Entrée
    DN [Nm 3/h] A [mm] B [mm] c [mm] kg kW kW
    HDA 400 DN50 390 1200 1000 2250 1000 1,3 4,5
    HDA 600 DN50 590 1300 1100 2350 1400 1,6 6,5
    HDA 780 DN50 780 1300 1100 2350 1800 2,2 8,5
    HDA 1000 DN50 930 1450 1250 2600 1900 4 10
    HDA 1200 DN80 1.150 1450 1250 2700 2200 4 12
    HDA 1600 DN80 1.600 1550 1350 2750 2600 4 18
    HDA 2000 DN100 1.950 1600 1450 2800 3400 7,5 20
    HDA 2500 DN100 2.530 2050 1500 2900 3800 8,5 26
    HDA 3000 DN100 2.990 2050 1550 2950 5000 12,5 32
    HDA 3600 DN100 3.680 2150 1600 3000 5800 15 38
    HDA 4100 DN125 4.100 2350 1600 3250 7000 15 42
    HDA 5000 DN125 4.990 2500 1750 3250 8200 15 52
    HDA 6500 DN150 6.550 2600 2000 3500 10200 15 67
    HDA 7700 DN150 7.700 2900 2000 3600 12000 - 80
    HDA 10000 DN200 10.250 3200 2200 3600 14400 - 104
    HDA 12000 DN200 11.700 4200 2500 3700 16000 - 120
    HDA 14000 DN200 14.800 4500 2600 3750 16800 - 150
    HDA 16000 DN250 16.000 5500 3200 3750 18500 - 170
    HDA 18000 DN250 18.200 6000 3500 3750 20000 - 186
    HDA 20000 DN250 20.200 6000 3800 3750 23000 - 204
    PRESSION DE FONCTIONNEMENT - FACTEURS DE CORRECTION - COP
    Pression de fonctionnement [bar] 2 3 4 5 6 7 8 9 10 11
    Pression de fonctionnement [psi] 29 44 58 72 87 100 115 130 145 160
    Facteur de correction Cop 0,38 0,5 0,63 0,75 0,88 1 1,13 1,25 1,38 1,50



    TEMPÉRATURE DE FONCTIONNEMENT - FACTEURS DE CORRECTION - COT
    Température de fonctionnement [°C] 25 30 35 40 45 50
    Température de fonctionnement [F] 77 86 95 104 113 122
    Facteur de correction COT 1 1 1 0,97 0,87 0,80



    Exemple concret

    Objectif de débit à l’entrée du sécheur : 4 800 m3/h
    Pression de fonctionnement : 5 bar
    Température de fonctionnement : 25 °C.

    Facteur de correction à utiliser : 0,75 ; lié à la pression de 5 bar.
    D’où le calcul suivant : 6 550 x 0,75 = 4 912,5 m3/h.

    Dans de telles conditions, il convient donc de se munir du sécheur
    HDA 6500 pour atteindre un débit d’au moins 4 800 m3/h.
